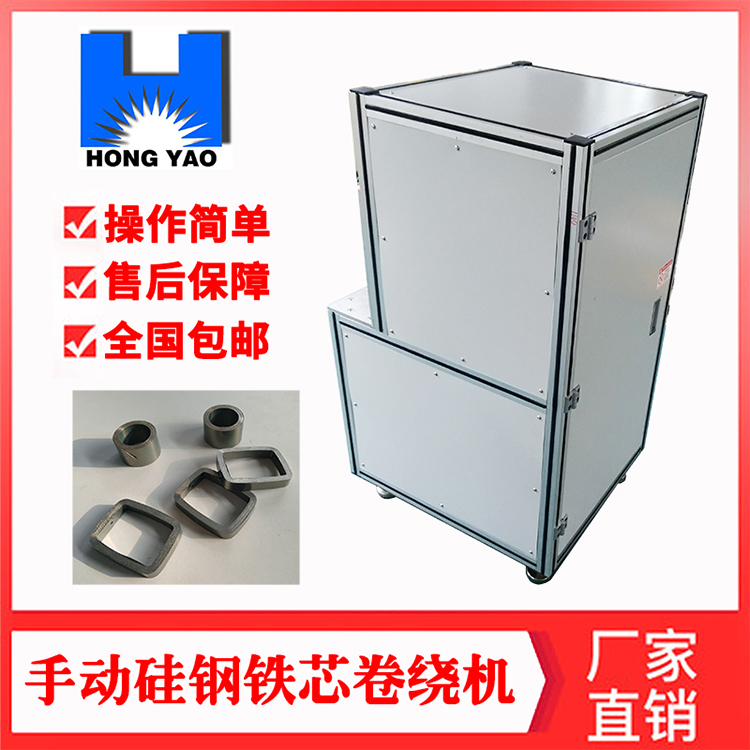

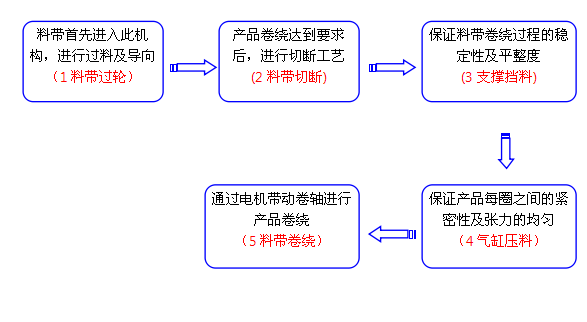

一、 設備主要?jiǎng)幼髁鞒?/p>

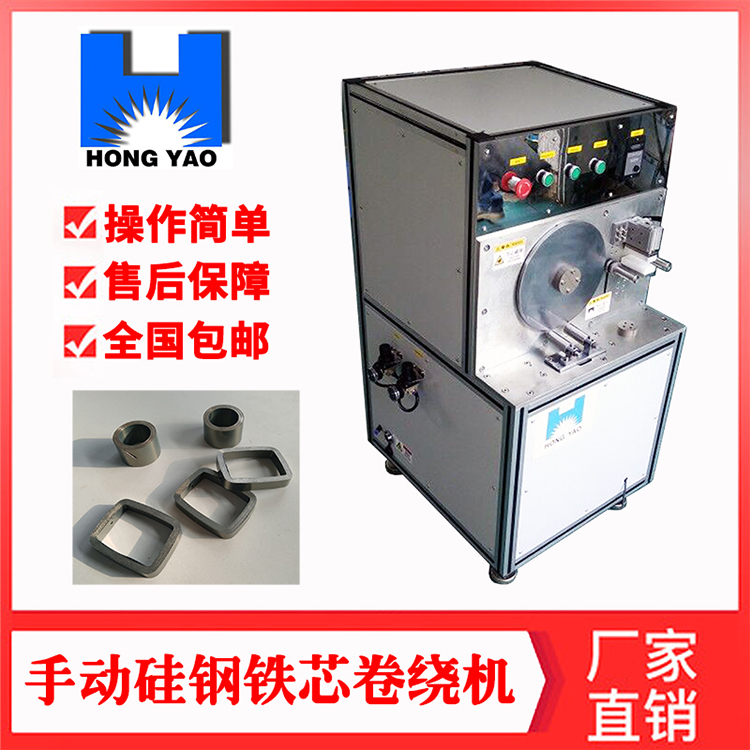

二、 設備的機構介紹

1、 料帶過輪機構

操作設備時，人工將料帶首先進入此機構，保證過料平穩性，可調節左右擋帶滾輪至合適狀態，保證料帶過料時與前方卷模處位置一致。

2、 料帶切斷機構

當卷繞的產品的外徑達到所需的要求時，通過氣缸帶動沖切模對材料進行切斷的工藝。沖切模材料采用特殊鋼材制作，能保證沖切的穩定性及使用壽命。

3、 支撐擋料機構

卷繞前的支撐及定位，保證料帶在卷繞時和穩定性及卷繞產品端面的平整度。

4、 氣缸壓料機構

此機構的工藝是輔助卷繞工藝的重要環節，當卷繞部分進行工作時，四周壓輪通過氣缸將壓輪壓到卷繞產品的表面進行卷繞，壓力根據產品的要求可調節大小。保證卷繞出的產品每層之間的緊密性及張力均勻一致。

5、 料帶卷繞機構

此機構為主要的結構部分，裝上所需要卷繞的模芯，將料帶手動放到模芯上用手壓住，配合腳踏開關（啟動停止卷繞電機）進行預卷繞工作。預卷完成后，氣缸壓料機構工作，然后進行總卷工序，直到卷繞達到所需的要求，料帶切斷，手工可進行拍平，然后手工進行外焊工藝。氣缸壓料松開，松開模芯，取出卷繞產品即可。

三、 設備使用概述及對測試產品的技術要求

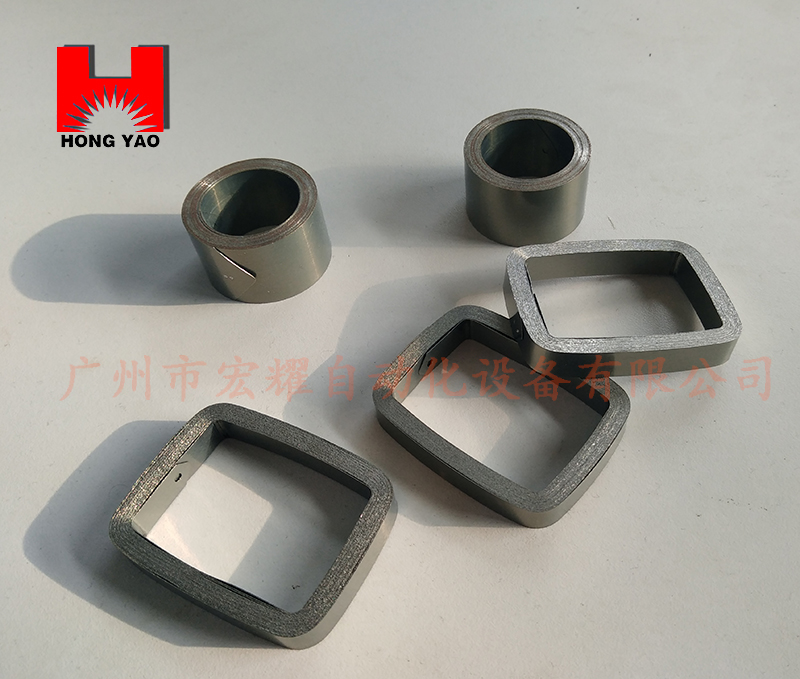

本設備可針對一定范圍的產品，只要在范圍內的產品均可以進行卷繞的工作，卷繞產品所需要的原材料不準有翹曲，變形，厚度誤差不一等缺陷，否則會影響機械運行穩定性及卷繞產品的精度要求。

帶材寬度范圍值：10-50mm    帶材厚度度范圍值：0.15-0.3mm

產品最大外徑值：150mm      產品內徑范圍值：  30-120mm

四、 設備技術參數：

（1）、速度：100秒/個（根據實際產品規格及操作熟練程度決定）

 （2）、良品率：100%

 （3）、輸入電源：220v50Hz

（4）、功率：最大功率2Kw

（5）、氣壓：0.5-0.7MPa

（6）、設備尺寸：1500 mmX1000 mm X1700mm(以實際尺寸為準)

（7）、設備重量：約600kg(以實際為準)

（8）、設備顏色：烤漆電腦白（可根據客戶需求）
