方形電池卷繞機

1.自動上極片，自動卷繞、自動貼終止膠帶并切斷，自動下料。
2. 隔膜連續，采用進口精密比例閥控制，張力數字式設定,運轉時張力大小跟據設定速度及圈數和卷針寬度自動調節，電芯卷繞過程受力均勻，電芯內圈真正實現無S形。

產品內容

設備的基本功能

1.自動上極片，自動卷繞、自動貼終止膠帶并切斷，自動下料。

2. 隔膜連續，采用進口精密比例閥控制，張力數字式設定,運轉時張力大小跟據設定速度及圈數和卷針寬度自動調節，電芯卷繞過程受力均勻，電芯內圈真正實現無S形。

3. 極片的張力在卷繞過程中可以跟隔膜的張力一致。

極片導向板寬度可以調節以便適合不同型號寬度的極片，尺寸精度高并耐磨、光滑。

4.本設備采用縱向貼膠，貼膠長度及寬度可以調整，極易保證電芯的外觀及尺寸質量。

5.卷針能夠順利拔出，不影響已經卷好卷芯的整齊度，更不會劃傷隔膜，或導致卷芯成螺旋型。

6.適合卷繞組合寬度標準17mm～60mm規格型號的方型鋰離子電池.

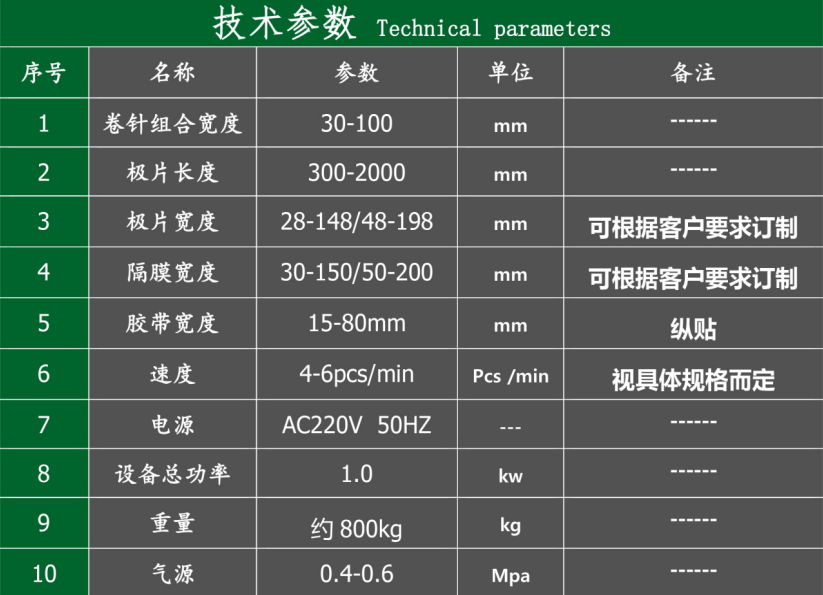

技術參數Technical parameters
序號	名稱	參數	單位	備注
1	卷針組合寬度	30-100	mm	------
2	極片長度	300-2000	mm	------
3	極片寬度	28-148/48-198	mm	可根據客戶要求訂制
4	隔膜寬度	30-150/50-200	mm	可根據客戶要求訂制
5	膠帶寬度	15-80	mm	縱貼
6	速度	4-6	Pcs /min	可根據客戶要求訂制
7	電源	AC220V 50HZ	---	------
8	總功率	1.0	kw	------
9	重量	about 800	kg	------
10	氣源	0.4-0.6	Mpa	------
