雙針圓柱半自動卷繞機

1.人工單片上極片，自動卷繞，自動換卷針，自動貼終止膠帶并切斷，自動下料，采用雙工位結構，提高效率。
2.隔膜連續，隔膜張力可根據需要進行調節。

產品內容

產品介紹

1.人工單片上極片，自動卷繞，自動換卷針，自動貼終止膠帶并切斷，自動下料，采用雙工位結構，提高效率。

2.隔膜連續，隔膜張力可根據需要進行調節。

3.極片的張力在卷繞過程中可以控制。

4.極片料槽寬度可以調節以便適合不同型號寬度的極片，料槽尺寸精度高并耐磨，光滑。

5.本設備采用橫向貼膠，貼膠長度及寬度調整大，極易保證電芯的外觀及尺寸質量。

6.卷針特殊處理，能夠快速順利抽出，不影響已經卷好卷芯的整齊度，更不會劃傷隔膜，或?qū)е戮硇境陕菪汀?/span>

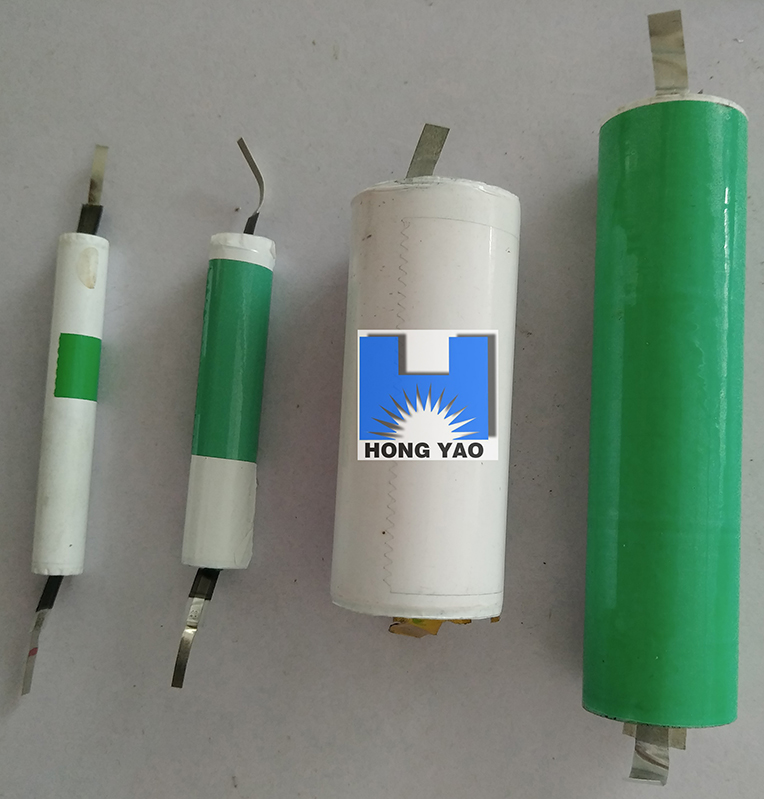

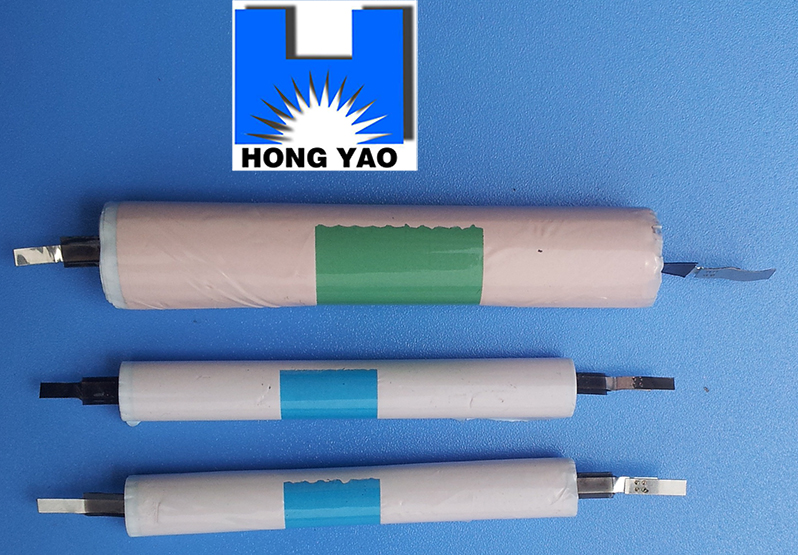

7.適合卷繞14500、14430、18650、18500、26650等多種型號規格的圓柱型鋰離子電池。

適用材料規格：

材料

材料長度

（mm）

材料寬度

（mm）

材料厚度

（um）

最大外徑

（mm）

內徑

尺寸范圍

公差

尺寸范圍

公差

正極片

60～250

23～52

0.2

100～200

-------

負極片

60～250

23～52

0.2

100～200

-------

隔膜

---

25～55

0.2

16～25

---

250

76.2

終止膠帶

---

12～20

0.2

100~350

---

150

76.2

設備參數：

序號	參數名稱	技術參數	單位	備注
1	卷針直徑	∮2.0標準	mm	可訂做
2	粘膠帶方式	縱帖	-----	終止膠帶平行于極耳
3	收尾方式	不限	-----	隔膜或極片收尾
4	速度	6-8	pcs/min
5	隔膜對齊誤差	±0.3	mm
6	極片對齊誤差	±0.3	mm
7	合格率	＞98 ％	-----
8	外型尺寸	*1000L800W1100H*	mm
9	架動率	＞90％	-----
